Generátor zvuku vlaku
Napsal: 10 kvě 2024, 19:42
od SkullKeep
Zdar všichni. Potřeboval bych zkontrolovat jestli jsem předělal schéma z webu
Train sound genrator. Z toho tam je obrázek zapojení
a já si to předělal na toto schéma.
Moje schéma ![Obrázek]()
Nejsem si jist jestli tam nemám chybu. Potreboval bych to do dětské krabičky se zvukama.
Re: Generátor zvuku vlaku
Napsal: 16 kvě 2024, 13:37
od AstroMiK
Ještě to nemám zkontrolované všechno, ale jsou tam nesrovnalosti,
Viz příloha:
Re: Generátor zvuku vlaku
Napsal: 16 kvě 2024, 14:24
od AstroMiK
Tak asi hotovo:
Problémy označeny světle zeleně. Popis pod schématem.
Re: Generátor zvuku vlaku
Napsal: 16 kvě 2024, 18:16
od SkullKeep
Díky mrknu na to. A ten výstup mám přes zesilovač, který vím ,že funguje a uvidíme jak to půjde s ním v reálu.
Re: Generátor zvuku vlaku
Napsal: 16 kvě 2024, 20:21
od SkullKeep

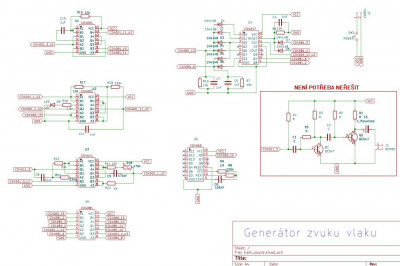

Opraveno snad dobře.
- Upravený obvod
Re: Generátor zvuku vlaku
Napsal: 16 kvě 2024, 21:10
od AstroMiK
Ještě to není ono:
Noha č. 11 na U3 by měla vést na C9 - to je v pořádku, ale zároveň by měla ještě vést na "CD4001_1_U2" a to už tam nemáš.
Druhá strana toho C9 by měla vést jen na R18 a R13. Tobě ale vede ještě zároveň na "CD4001_1_U2".
Katody D5 a D6 mají vést na nohu č.8 obvodu CD4081.
Původně ti to nevedlo nikam, ale nově si to zapojil na nohu č. 6 obvodu CD4081 ("CD4081_6").
Jinak asi dobrý.
Re: Generátor zvuku vlaku
Napsal: 16 kvě 2024, 22:28
od Caster
S tím bych se nedělal a koupil digitální záznamník skutečného zvuku jakékoliv lokomotivy za pár babek např.
Zvukový záznamník ISD1820 s mikrofonem a reproduktorem
.
Zvuky lokomotiv si stáhneš
zde
.
Re: Generátor zvuku vlaku
Napsal: 17 kvě 2024, 11:35
od SkullKeep
Toto mě taky napadlo, ale tohle je aspoň výzva to udělat a pak upravit.
Re: Generátor zvuku vlaku
Napsal: 17 kvě 2024, 11:46
od SkullKeep
AstroMiK píše: ↑16 kvě 2024, 21:10
Ještě to není ono:
Noha č. 11 na U3 by měla vést na C9 - to je v pořádku, ale zároveň by měla ještě vést na "CD4001_1_U2" a to už tam nemáš.
Druhá strana toho C9 by měla vést jen na R18 a R13. Tobě ale vede ještě zároveň na "CD4001_1_U2".
Katody D5 a D6 mají vést na nohu č.8 obvodu CD4081.
Původně ti to nevedlo nikam, ale nově si to zapojil na nohu č. 6 obvodu CD4081 ("CD4081_6").
Jinak asi dobrý.
Máš recht toto mi uteklo. Opraveno.
Re: Generátor zvuku vlaku
Napsal: 17 kvě 2024, 18:08
