LM317T jako proudový zdroj

[pavel1tu]

Nemá někdo zkušenost, normálně to řeším jako regulovaný proudový zdroj s jiným IO

Koupil jsem v ČR 20ks 317T (po 25Kč, teď se hádám s prodejcem) a asi je to čína a pěkný SHIT - prostě to dává jen 200mA
Zapojení dle datasheetu jako proudový zdroj s R-1,2 Ohm, mělo by to dávat těsně pod 1A

pokud někdo ověří na stole (bacha na tepelné ztráty jak R tak 317) že to dá kolem 1A budu vděčný
napájení mám 9V/5A

[Caster]

Proč jsi to nekoupil u solidního prodejce za 11 Kč/ks viz STMicroelectronic LM317T-DG linearní stabilizátor napětí ?

[Igor659]

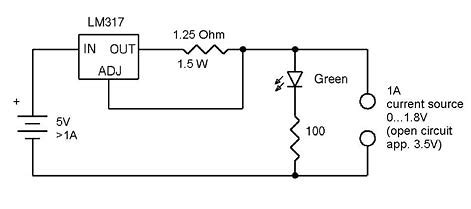

Už píšu podruhé, první odpověď zmizela při odeslání. LM317T a rezistor cca 1,2 ohmu 2 W jsem zapojil podle obrázku. Jednou jsem místo zátěže připojil ampérmetr s rozsahem 10A. Podruhé jsem doplnil zátěž asi 11 ohmu. Pokaždé se proud ustálil na 1,16 A. Obvod jsem koupil na eshopu někde v ČR asi za 15 Kč. Tyto obvody moc nevyužívám, ale neměly by dělat potíže. Možná se podívej, jakou máš zátěž, jestli je na ni po snížení napětí na stabilizátoru ještě dost, aby proud do zátěže vznikl.

Igor


[Caster]

LM317 vyžaduje rozdíl napětí min. 3V. Pro zátěž 11 Ohm tj 11 * 1A = 11V +3V potřebuješ na vstup přivést min. 14V .

[Caster]

Ještě simulace, kde je těch potřebných 14V pěkně vidět .

[Igor659]

I dnešní odpověď píšu podruhé. Po stisku ODESLAT vše zmizelo a ještě došlo k odhlášení. Není něco špatně?
Snad se to nestane pravidlem. Zase další podivnost. Po stisku tečky text zamrznul na déle než minutu.
K tématu: Souhlasím s předchozím příspěvkem. Použil jsem zdroj 16,5V. Šlo o to, jestli tento požadavek splnil i tazatel. Uvedený obrázek je pouze ilustrační pro upřesnění zapojení. Byl někde na netu a hodnoty na něm nejsou použity. Jen, abych to nemusel kreslit.
S pozdravem Igor

[pavel1tu]

Děkuji všem,
1) koupil jsem to po cestě ze služební cesty - potřeboval jsem je HNED
2) zdroj na to mám nakonec 18,5V na stole jsem zkoušel na 9V, i když zvednu napětí na 20V - pořád 200mA, i když ho zapojím jako "regulovaný zdroj napětí", nad 200mA zátěže se nedostanu
3) je to na nahřívání "včelařských rámečků", zátěž bude skoro "zkrat" drát o délce cca.50-60cm, přesně nevím, takže i 9V by mělo být OK - dle mne, moje dosavadní zkušenosti jsou - že stačí na vstupu o 2-3V navíc ...
4) dostal jsem LM350T od známého a s tím už to jede v pohodě, proud kolem 1A jak potřebuju

prostě to byly čínské nepovedené kopie ... no prachy v prdeli, co se dá dělat

[Igor659]

Jsem taky včelař a používám jen nerezové drátky a ony mají docela dost velký odpor. A ty pocínované bývají ještě tenší. Jen nevím, jak se bude chovat proudový zdroj s drátem, který oteplením zvýší odpor a tím na něm bude větší úbytek tedy i výkon. Spíše bych dal napěťový zdroj s omezením max proudu. Já tohle nepoužívám, neosvědčilo se mi to.
Igor
