Victron Energy solar a vyčtení hodnot

[jankop]

Tyhle dva řádky

Kód: Vybrat vše

Vx = atof(value[3]);
Ix = atof(value[4]);

bych asi nahradil tímhle

Kód: Vybrat vše

Vx = atof(value[3])/1000;
Ix = atof(value[4])/1000;

Protože napětí je v mV a proud je v mA

[Kony]

Prevodnik na 5V klidne muzu dat... mam doma..

[Kony]

To by se zaplo jen na ten jeden pin ne ?? na D7... takže by to vypadalo takto ?



ESP8266 D7 ---> 3.3 V - prevodnik - 5V --->Victron
A prevodnik samozrejme napajeny 5V

[jankop]

Ano, D7 - Rx. Ovšem ty převodníky s fetama se musí připojit na 3V3 a 5V, tedy na obou stranách. Na konektrou Victronu je 5V k dispozici.
Ten program, který tu probíráme, nepoužívá vůbec Tx. Tak bych ho ani nepřipojoval. Pokud máš nějakou představu o elektronice, tak bych spíš doporučil použít optočlen. Všechny jejich profi převodníky jsou galvanicky odděleny. Cena optočlenu cca 10Kč. K tomu dva rezistory a máš jeden směr galvanicky oddělený. Pokud budeš chtít Victron i konfigurovat, tak dva optočleny. Mohl by to být opravdu malinký modulek.

[Kony]

Tak to nemam tuseni jak to zapojit presne, myslis ze by si mi to mohl namalovat to zapojeni ? Konfigurovat nepotrebuji, to muzu pres mobil a BT

[jankop]

Upravil jsem schéma komerčního produktu.
https://dratek.cz/arduino/34744-izolacn ... FkQAvD_BwE
https://dratek.cz/docs/produkty/1/1524/1586499837.pdf


Rezistory je třeba vyměnit a LED nahradit propojkou.

Na základě charakteristik optočlenu jsem ještě trochu snížil R1 a zvýšil R2

[Kony]

tak to bych mohl koupit na tom e-shopu dratek ne ?

A nevis prosim te jaky je to ten konektor v tom victronu ?? Ten 4pinovy... bych ho hned taky objednal

[jankop]

Nevím odkud jsi, ale určitě to neprodává jen Drátek. To si holt pohledej.
Victrona jsem v životě neviděl. Přeměř konektor a pak uvidíme .

Ještě jsem si zjišťoval údaje o zatížitelnosti interface Victronu. Hovoří se o cca 10mA. V tom případě bych ten výše popisovaný modul nechal naprosto beze změn rezistorů a i LED můžeš ponechat a mělo by to bez problémů fungovat, když to zapojíš jak je na obrázku.

[Kony]

dekuji mockrat za tvoji pomoc

uz jsem objednal

[jankop]

K těm konektorům. V dokumentaci jsem něco našel, dokonce si myslím, že třípinový konektor tohohle typu mám doma. Problém je v tom, že ty samice jsou krimpovací a to bez spec. nástrojů nedáš.
Myslím, že to je tenhle konektor:
https://www.ebay.com/itm/125043045712?h ... Sw~Kdhsemm

https://www.farnell.com/datasheets/3283086.pdf

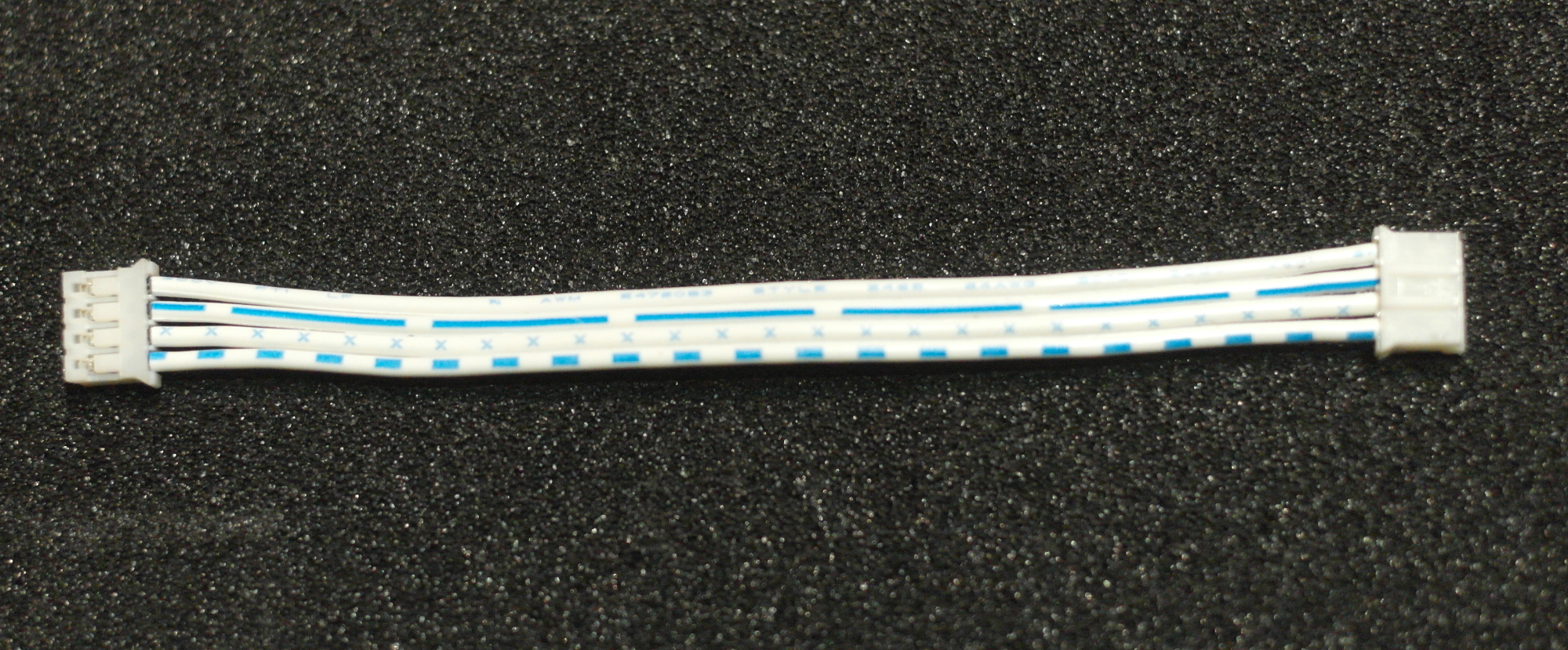

Měl bych pro tebe řešení, mám doma také tohle:

Rozteč pinů 2mm, šířka konektoru 8,54mm, tloušťka včetně slotu 4mm . Z toho by mohly být dva dobrý kablíky.
Třeba se dohodneme
