Diody

Příspěvek od Patrik » 22 úno 2021, 12:13

Ahoj,

V zapojeni mam 8 LED diod, kdy 4 jsou červené, 4 zelene. Mam zde tranzistor a funguje to jako prepinac, tzn. bud sviti cervena LED, nebo zelena. Ve vychozim stavu (pokud ze zarizeni neni log. 1, tak sviti jen cervene LED diody). Bohuzel zelene diody maji jine prahove napeti a take mensi vnitrni odpor, tzn. Cim vice zelenych diod rozsvecuji, tim mene sviti cervene diody. Chtel bych se zeptat, jestli by pomohl stabilizator... K zelenym diodam nechci dodavat odpor do serie, jinak pak mene sviti... Dekuji. Nyni obvod napajim 5 V, stabilizazor bych pouzil 7805 a napajel 12 V.

ondraN
Příspěvky: 546
Registrován: 08 srp 2019, 20:01
Reputation: 1

Re: Diody

Příspěvek od ondraN » 22 úno 2021, 12:15

Dej sem schema, ten popis je dost nejasný.

Uživatelský avatar
pavel1tu
Příspěvky: 1922
Registrován: 26 říj 2017, 08:28
Reputation: 1
Bydliště: Trutnov
Kontaktovat uživatele:

Re: Diody

Příspěvek od pavel1tu » 22 úno 2021, 12:54

Vyzkoušej 2 tranzistory, používám na kolejišti léta a funguje,
čerpal jsem zde
https://www.abicko.cz/clanek/precti-si- ... likac.html
UNO, NANO, Mikro, PRO mini, DUE, ESP32S2
Pavel1TU
"Správně napsaný kod lze číst jako knihu"

Patrik
Příspěvky: 172
Registrován: 02 dub 2020, 09:58
Reputation: 0

Re: Diody

Příspěvek od Patrik » 22 úno 2021, 12:55

Netreba schema... Si predatav, ze mam 5 v zdroj.. Treba bez tech tranzistoru, jako prepinac..
4 cervene led diody jsou zapojene ke zdroji paralelne a kazda z nich ma v serii 220 ohm odpor.
Ve stejmem obvode jsou paralelne zapojeny 4 zelene led diody (ktere tam maji navic přepínač - vyp / zap). Kazda tato dioda ma v serii 10 ohm odpor (jinak strasne malo sviti)... No a cim vice rozsvecuji zelene Led diody, tak tim mene sviti cervene... (proste mensi odpor...). Zdroj ma max vystupni I = 800mA.

ondraN
Příspěvky: 546
Registrován: 08 srp 2019, 20:01
Reputation: 1

Re: Diody

Příspěvek od ondraN » 22 úno 2021, 13:00

Asi jsem natvrdlý, ale podle toho popisu to fakt nechápu :?

Patrik
Příspěvky: 172
Registrován: 02 dub 2020, 09:58
Reputation: 0

Re: Diody

Příspěvek od Patrik » 22 úno 2021, 13:14

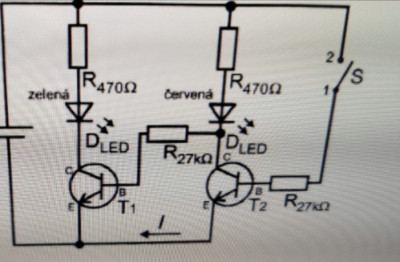

Viz priloha, akorat u cervene diody mam 220 ohm odpor a u zelene 10 ohm. (techto obvodu mam paralelne k sobe 4)
Přílohy

ondraN
Příspěvky: 546
Registrován: 08 srp 2019, 20:01
Reputation: 1

Re: Diody

Příspěvek od ondraN » 22 úno 2021, 13:45

Píšeš " (pokud ze zarizeni neni log. 1, tak sviti jen cervene LED diody)"
To je ale opačně, než je to na schématu. Tam by měla svítit červená, pokud je na vstupu log.1.
Jaké zesílení mají použité tranzistory? V bázi mají rezistory 27k, což je moc. Pro TTL logiku bych dal bázové rezistory daleko menší (záleží na zesílení tranzisorů).
Naposledy upravil(a) ondraN dne 22 úno 2021, 13:53, celkem upraveno 1 x.

Patrik
Příspěvky: 172
Registrován: 02 dub 2020, 09:58
Reputation: 0

Re: Diody

Příspěvek od Patrik » 22 úno 2021, 13:51

To schema jsem nasel na netu, ty diody si prohod... Mas pravdu.. Toho jsem si nevsiml.

ondraN
Příspěvky: 546
Registrován: 08 srp 2019, 20:01
Reputation: 1

Re: Diody

Příspěvek od ondraN » 22 úno 2021, 13:58

Dej tam menší odpory do bází (oba) tak 4k7. Pak první diodu (u T2) přemosti rezistorem tak 2k7. Pokud máš voltmetr, tak si změř napětí C-E každého tranzistoru v sepnutém stavu. Pokud je větší než 0,5V, není dostatečně saturován a rezistor v bázi bude muset být ještě nižší. Tohle schéma je navrhované asi na daleko větší napětí.

Patrik
Příspěvky: 172
Registrován: 02 dub 2020, 09:58
Reputation: 0

Re: Diody

Příspěvek od Patrik » 22 úno 2021, 14:24

Ne, tohle schema je navrhovano na 6 V. Mohu poslat, kde je videt i 6 V a popis. Ja pouzivam na cervenou led diodu 220 ohm, na zelenou 10 ohm. A ty 2 rezistory mam 10 k ohm.. Zkousel jsem tam davat tusim 5,8 kohm, ale pak mi svitily obe diody.. Tekl uz velky proud k rozsviceni zelene Led
